甲方項目是出口俄羅斯電力儲能項目，因為原設計方案是無柜鋼瓶氮氣藥劑混裝+管網防護防護兩個區域，出于成本考慮，
調整為2臺懸掛式七氟丙烷滅火裝置加雙區域氣體火災報警控制系統，構成一個多組七氟丙烷氣體滅火防護系統。
系 統 設 計 說 明
1．設計依據：
1.1 國家標準GB50370-2005《氣體滅火系統設計規范》。
1.2 國家標準GB50116-2013《火災自動報警系統設計規范》。
1.3 國家標準GB50166-2007《火災自動報警系統施工及驗收規范》。
1.4 國家標準GB50263-2007《氣體滅火系統施工及驗收規范》。
1.5 東莞永業消防設備有限公司《氣體滅火系統設計手冊》。
2．設計范圍：

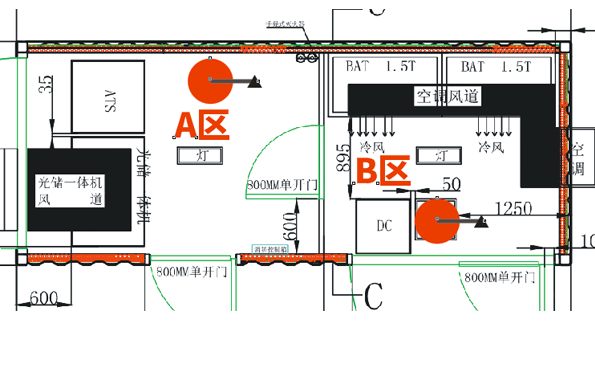

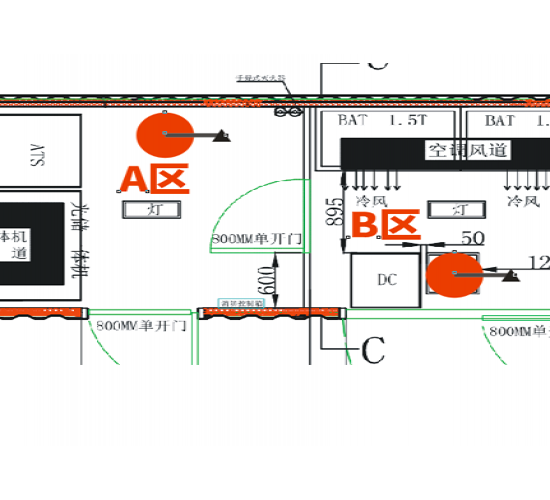

集裝箱為兩個防護區。
3．設計滅火方式：
防護區采用全淹沒滅火方式。
4．設備選型：
系統設備選型采用"東莞永業牌"XQQC30/1.6型懸掛電磁七氟丙烷自動滅火系統。
5. 系統說明：
5.1 系統構成： "東莞永業牌"滅火系統由火災自動報警系統和滅火控制系統組成。
5.2 操作說明： "東莞永業牌"滅火系統具有自動、手動、機械應急操作三種啟動方式。
自動狀態下，若防護區發生有煙霧（或溫度上升），該防護區的感煙（或感溫）火災探測器動作并向火災報警控制器送入一個單一火警信號，控制器即進入單一火警狀態，同時驅動電動警鈴發出單一火災報警信號，此時
不會發出啟動滅火系統的控制信號。隨著該防護區火災的蔓延，溫度持續上升（或煙霧增大），另一回路的感溫（或感煙）火災探測器動作，向控制器送入另一個單一火警信號，控制器立即確認發生火災，同時發出復合火災
報警信號及聯動信號（關閉空調、送排風裝置和防火閥、防火門、防火卷簾等）。經過30秒時間的延時，控制器輸出信號啟動滅火系統，滅火劑釋放到該防護區實施滅火?？刂破鹘邮盏綁毫π盘柶鞯姆答佇盘柡箫@亮放氣指示
燈，避免人員誤入。
手動狀態下，報警控制器在火災發生時只發出火災報警信號而不產生聯動。
自動或手動狀態下，在值班人員確認火警后，按下報警控制器面板上的或現場的"緊急啟動"按鈕可馬上啟動滅火系統。在噴放控制信號輸出前，按下報警控制器面板上或現場的"緊急停止"按鈕，系統將不會輸出噴放信號。
當自動啟動、手動啟動均失效時，可打開柜門實施機械應急操作啟動滅火系統。
